技術參數
| 型號 | 相數 | 步距角 (DEG.) | 電壓 (V) | 電流 (A) | 靜轉矩 (N.m) | 空載運行頻率 (KHZ) | 轉動慣量 (Kg.cm2) | 接線 | 備注 |
| 130BYG2501 | 2 | 0.9°/1.8° | 120-310 | 6 | 27 | ≥20 | 33 | 1 | |
| 130BYG2502 | 2 | 0.9°/1.8° | 120-310 | 7 | 40 | ≥15 | 48 | 1 | |
| 130BYG2503 | 2 | 0.9°/1.8° | 120-310 | 7 | 50 | ≥12 | 60 | 1 | |
| 130BYG5501 | 5 | 0.36°/0.72° | 120-310 | 5 | 20 | ≥20 | 33 | 2 | |
| 130BYG5502 | 5 | 0.36°/0.72° | 120-310 | 5 | 30 | ≥20 | 48 | 2 | |
| 130BYG5503 | 5 | 0.36°/0.72° | 120-310 | 5 | 40 | ≥15 | 60 | 2 | |
| 130BYG3501 | 3 | 0.6°/1.2° | 80-310 | 6 | 25 | ≥12 | 26 | 3 | |
| 130BYG3502 | 3 | 0.6°/1.2° | 80-310 | 6 | 37 | ≥10 | 32 | 3 | |
| 130BYG3503 | 3 | 0.6°/1.2° | 80-310 | 6 | 48 | ≥20 | 42 | 3 |

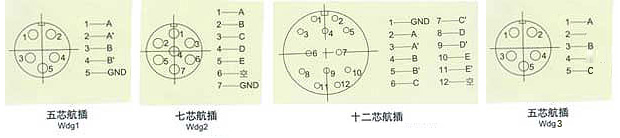

接線圖

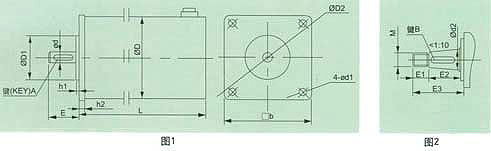

外形安裝尺寸
| 型號 | φD | φD1 | □b | E | φd | φd1 | L | h1 | h2 | φD2 | 鍵A | E1 | E2 | M | E3 | φd2 | 鍵B | |||||||||
| 1303BYG2501 | 130 |
| 132 | 45 |
| 11 | 175 | 5 | 10 | 155 | 平鍵 5×25 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG2502 | 130 |
| 132 | 45 |
| 11 | 230 | 5 | 10 | 155 | 平鍵 5×25 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG2503 | 130 |
| 132 |
| 11 | 270 | 5 | 10 | 155 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||||
| 130BYG5501 | 130 |
| 132 | 45 |
| 11 | 165 | 5 | 10 | 155 | 平鍵 5×25 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG5502 | 130 |
| 132 | 45 |
| 11 | 230 | 5 | 10 | 155 | 平鍵 5×25 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG5503 | 130 |
| 132 |
| 11 | 270 | 5 | 10 | 155 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||||
| 130BYG3501 | 130 |
| 132 | 58 |
| 11 | 165 | 5 | 10 | 155 | 平鍵 6×30 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG3502 | 130 |
| 132 | 58 |
| 11 | 245 | 5 | 10 | 155 | 平鍵 6×30 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 | |||||||||
| 130BYG3503 | 130 |
| 132 | 58 |
| 11 | 311 | 5 | 10 | 155 | 平鍵 6×30 | 12 | 36 | 12×1.25 | 53 |
| 平鍵 6×30 |

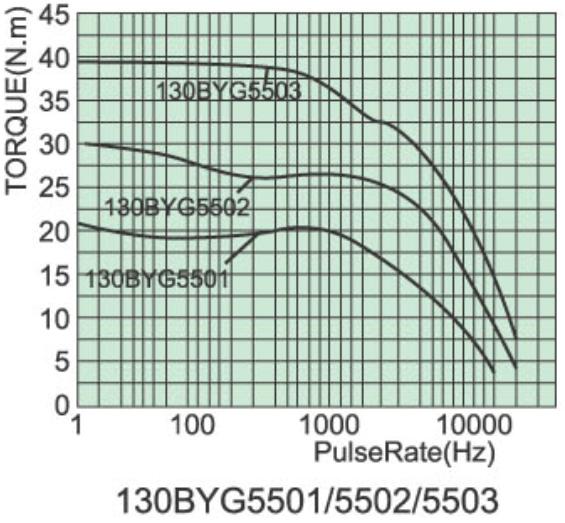

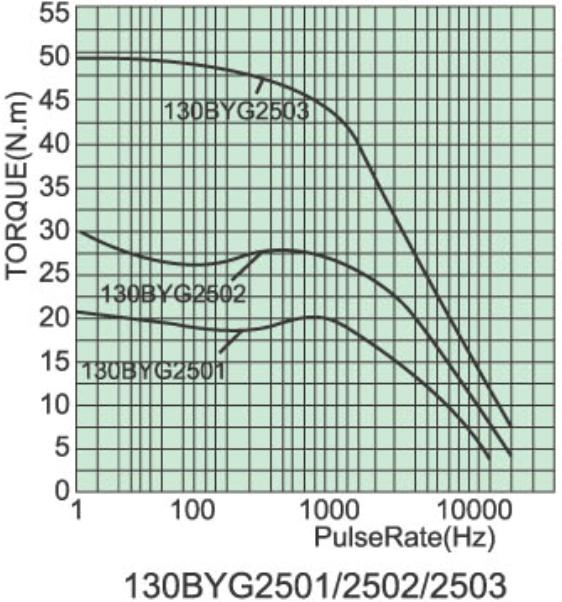

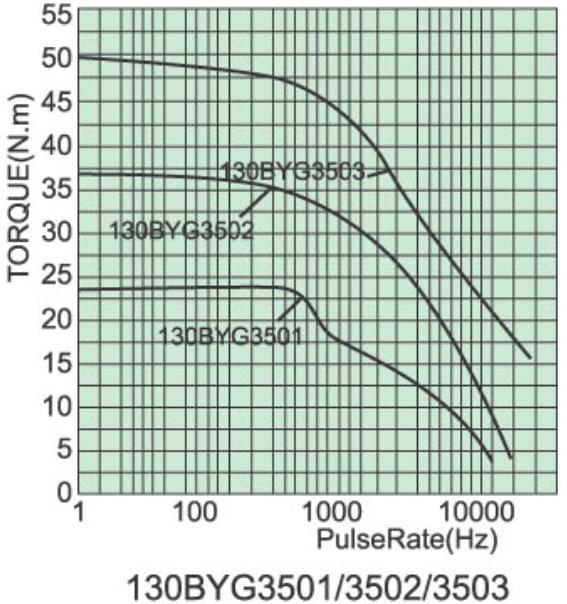

矩頻特性
