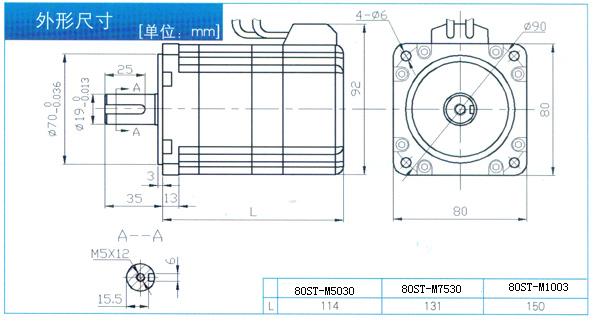

技術參數

單位

80ST-M5030

80ST-M7530

80ST-M10030

貨物編碼

031398

031400

031410

額定輸出功率

W

500

750

1000

額定轉矩

N.m

1.59

2.39

3.18

瞬間最大轉矩

N.m

4.78

7.16

9.55

額定轉速

rpm

3000

最高轉速

rpm

3600

電機轉子慣量

kg.m²

0.71

1.03

1.36

轉矩系數

N.m/A

0.4

0.4

0.4

額定相電流

A

3.23

4.78

6.34

瞬間最大相電流

A

9.69

14.4

19.0

電樞繞組相電阻

Ω

3.6

1.6

1.2

電樞繞組相電感

mH

6.45

4.0

2.89

機械時間常數

ms

1.46

1.16

1.06

電氣時間常數

ms

2.06

2.30

2.34

重量

kg

2.4

2.9

3.3

編碼器

P/R

2500

負載慣量

負載慣量<=電機轉子慣量*10（倍）

適配驅動器

GS0075A

GS0075A

GS0100A

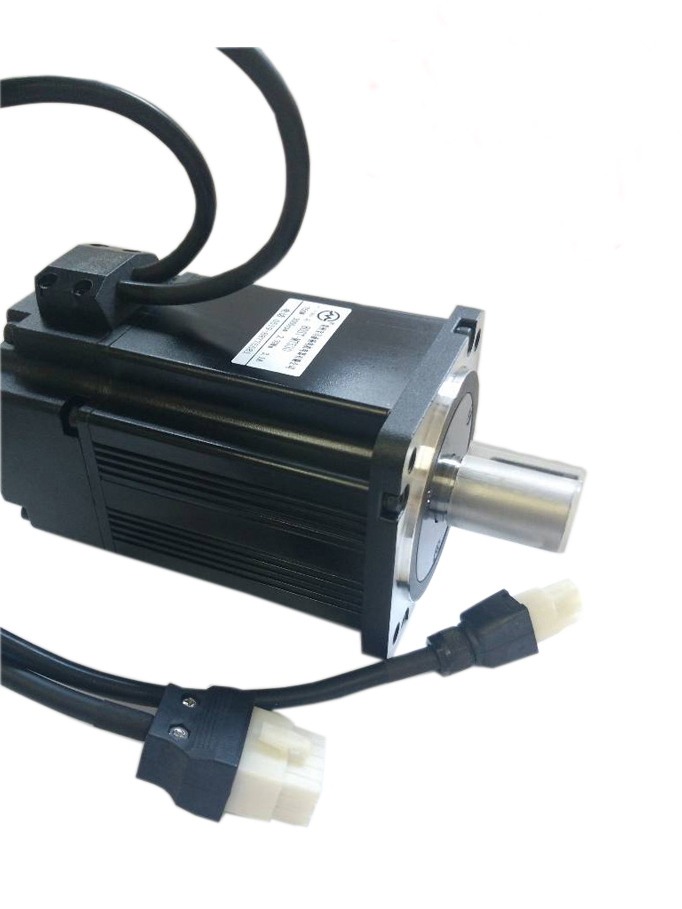

接線說明

電機編碼器線說明

定義

對用引線插頭引腳編號

電源+5V輸出

2

電源OV GND

3

編碼器U+相信號輸入

6

編碼器U-相信號輸入

8

編碼器V+相信號輸入

10

編碼器V-相信號輸入

12

編碼器W+相信號輸入

11

編碼器W-相信號輸入

15

編碼器Z+相信號輸入

7

編碼器Z-相信號輸入

5

編碼器A+相信號輸入

9

編碼器A-相信號輸入

13

編碼器B+相信號輸入

4

編碼器B-相信號輸入

14

屏蔽線

1

電機動力線說明

顏色

定義

對應引線插頭引腳編號

紅

U

1

藍

V

2

黃

W

3

黃/綠

FG

4
